Acciaio forgiato: qualità, parti, alberi e quando scegliere la forgiatura

Cos'è Acciaio forgiato ?

L'acciaio forgiato è un acciaio che è stato modellato applicando una forza di compressione (colpi di martello, tonnellaggio della pressa o pressione dello stampo) mentre il metallo si trova a una temperatura elevata, generalmente compresa tra 1.100°C e 1.250°C (2.000°F–2.300°F) per forgiatura a caldo. La lavorazione meccanica rompe le strutture dei grani dendritici fusi, chiude la porosità interna e i vuoti e riorienta il flusso dei grani cristallini del metallo per seguire il contorno della parte finita. Il risultato è un componente con robustezza, tenacità e resistenza alla fatica significativamente più elevate rispetto a una parte equivalente prodotta mediante fusione o lavorazione meccanica da barra.

La distinzione dall’acciaio fuso è fondamentale. Nella fusione, il metallo fuso viene versato in uno stampo e solidifica con una struttura a grana casuale ed equiassica e una maggiore probabilità di difetti di ritiro interni. La forgiatura, al contrario, lavora il metallo solido o semisolido sotto pressione, che affina la dimensione del grano, elimina la porosità e allinea il flusso del grano con le principali direzioni di sollecitazione del pezzo finito. Questo allineamento del flusso dei grani, spesso visualizzato in sezioni trasversali incise come linee di flusso continue attraverso la geometria della parte, è il motivo per cui i componenti in acciaio forgiato superano di un margine sostanziale gli equivalenti fusi in applicazioni di carico ciclico, impatto e sollecitazioni elevate.

I processi di forgiatura in breve

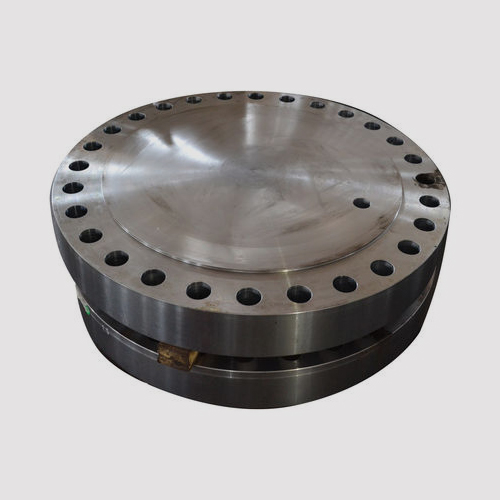

• Forgiatura a stampo aperto (forgiatura libera) — il pezzo viene deformato tra matrici piane o sagomate semplici senza confinamento laterale. Utilizzato per forme grandi e semplici: alberi, dischi, anelli e blocchi. Adatto per pezzi troppo grandi per l'utensileria a stampo chiuso e per la sagomatura preliminare prima della forgiatura finale.
• Forgiatura a stampo chiuso (impronta a stampo). — le matrici superiore e inferiore con cavità lavorate confinano il pezzo in lavorazione e costringono il metallo a riempire l'impronta della matrice. Produce parti dalla forma quasi perfetta con tolleranze dimensionali più strette e un margine di lavorazione inferiore. Standard per bielle, alberi motore, flange e semilavorati per ingranaggi.
• Forgiatura a rulli — il pezzo passa attraverso rulli sagomati che riducono progressivamente la sezione trasversale e modellano il pezzo. Comune per alberi conici, molle a balestra e componenti allungati.
• Stampaggio a freddo — eseguito a temperatura ambiente o a una temperatura prossima a quella ambiente. Produce un'eccezionale finitura superficiale e precisione dimensionale con vantaggi di incrudimento. Limitato a geometrie più piccole e semplici nelle leghe duttili; non adatto per acciai altolegati o di grossa sezione.

Gradi di acciaio forgiato: classificazione e selezione

Non tutti gli acciai rispondono allo stesso modo alla forgiatura e la selezione della lega determina la combinazione ottenibile di resistenza, tenacità, temprabilità e lavorabilità nel componente finito. I principali gradi di acciaio forgiato utilizzati nelle applicazioni industriali e ingegneristiche rientrano in quattro famiglie.

Forgiati in acciaio al carbonio

Gli acciai semplici al carbonio sono il materiale da forgiatura più economico e coprono un ampio intervallo di resistenza a seconda del contenuto di carbonio. Qualità a basso tenore di carbonio (AISI 1020–1040) si forgiano facilmente, si saldano senza preriscaldamento e vengono utilizzati dove sono richieste resistenza moderata ed elevata duttilità: attrezzature agricole, componenti strutturali e parti di ingegneria generale. Qualità a medio carbonio (AISI1045–1060) sono gli acciai da forgiatura più ampiamente specificati: rispondono bene al trattamento termico, raggiungono resistenze a trazione di 700–1.000 MPa dopo tempra e rinvenimento e vengono utilizzati per alberi, ingranaggi e componenti di macchinari. Qualità ad alto contenuto di carbonio (AISI 1070–1095) sono più duri e resistenti all'usura ma meno tenaci; le applicazioni includono utensili manuali, molle e componenti soggetti ad usura.

Forgiati in acciaio legato

Le aggiunte di leghe – cromo, molibdeno, nichel, vanadio, manganese – migliorano notevolmente la temprabilità (la capacità di raggiungere la durezza attraverso l'intera sezione trasversale di parti di grandi dimensioni) ed elevano le proprietà meccaniche al di sopra di ciò che il solo contenuto di carbonio può ottenere. I gradi di forgiatura delle leghe più comuni includono:

• AISI4140 (acciaio Cr-Mo) - il cavallo di battaglia dei forgiati di acciaio legato. Eccellente combinazione di resistenza (trazione 900–1.100 MPa in condizioni di Q&T), tenacità e lavorabilità. Standard per alberi, mandrini, utensili e recipienti a pressione con sezioni di dimensioni fino a moderate.
• AISI4340 (acciaio Ni-Cr-Mo) — temprabilità superiore al 4140, ottenendo una durezza passante costante in sezioni superiori a 150 mm. Resistenze a trazione di 1.000–1.400 MPa sono realizzabili. Utilizzato per alberi per carichi pesanti, componenti di carrelli di atterraggio di aerei e ingranaggi di grandi dimensioni in cui le dimensioni della sezione impediscono un adeguato indurimento con 4140.
• AISI 8620 (Ni-Cr-Mo, grado da cementazione) — nucleo a basso contenuto di carbonio con alto contenuto di lega per cementazione mediante cementazione. Utilizzato dove sono necessarie sia una superficie dura e resistente all'usura che un nucleo tenace e duttile: ingranaggi, alberi a camme e alberi scanalati.
• AISI4150/4150H — variante a carbonio più elevato del 4140 con potenziale di durezza maggiore, utilizzata per stampi, alberi di grandi dimensioni e componenti che richiedono una durezza superficiale superiore a quella raggiunta dal 4140.

Forgiati in acciaio inossidabile

Gradi inossidabili: principalmente AISI 304, 316, 410 e 17-4PH — sono forgiati per applicazioni che richiedono resistenza alla corrosione oltre a prestazioni strutturali. I gradi austenitici (304, 316) sono non magnetici, si saldano facilmente e resistono agli ambienti acidi e al cloruro; sono utilizzati per valvole, corpi di pompe e apparecchiature per la lavorazione degli alimenti. I gradi martensitici (410, 420) possono essere induriti e vengono utilizzati per posate, elementi di fissaggio e componenti di turbine. I gradi indurenti per precipitazione (17-4PH) combinano la resistenza alla corrosione con resistenze alla trazione superiori 1.100MPa e sono preferiti nelle applicazioni aerospaziali e dei dispositivi medici.

Forgiati di microleghe e acciai per utensili

Gli acciai microlegati (quali HSLA contenenti aggiunte di vanadio, niobio o titanio a un livello dello 0,05-0,15%) raggiungono proprietà meccaniche paragonabili agli acciai legati bonificati direttamente dal calore di forgiatura, eliminando un'operazione di trattamento termico separata. Ciò li rende interessanti per i pezzi fucinati automobilistici in grandi volumi (bielle, alberi motore e componenti delle sospensioni) dove la riduzione dei costi di processo è una priorità. Gli acciai per utensili (H13, D2, M2) sono forgiati per matrici, utensili da taglio e componenti per servizi ad alta temperatura dove la durezza a temperature elevate e la resistenza all'usura sono fondamentali.

Parti in acciaio forgiato: industrie e componenti comuni

Le parti in acciaio forgiato compaiono in ogni settore in cui l'affidabilità strutturale sotto carico dinamico non è negoziabile. Il metodo di produzione viene scelto – e il suo costo unitario più elevato è giustificato – proprio perché la fusione, la saldatura o la lavorazione da barra non possono garantire in modo coerente la durata a fatica e la resistenza agli urti garantite dalla forgiatura.

Il filo conduttore di tutte queste applicazioni è il carico ciclico o ad impatto. Un albero motore forgiato è sottoposto a centinaia di milioni di cicli di sollecitazione nel corso della vita utile di un motore; un componente forgiato del carrello di atterraggio deve assorbire carichi d'impatto equivalenti a diverse volte il peso di atterraggio dell'aereo senza che si creino crepe. Nessun altro processo di produzione commerciale fornisce il flusso ininterrotto dei grani, basso contenuto di inclusioni e granulometria raffinata che consentono alle parti in acciaio forgiato di soddisfare queste esigenze in modo affidabile.

Acciaio forgiato Shafts : Progettazione, qualità e produzione

Gli alberi sono tra le parti in acciaio forgiato più prodotte ed esigenti. Un albero deve trasmettere coppia, a volte ininterrottamente ad alta velocità per anni, resistendo allo stesso tempo a flessione, torsione e carichi assiali combinati, spesso con concentrazioni di sollecitazioni in corrispondenza delle sedi per chiavetta, degli spallamenti e delle scanalature. Il cedimento per fatica in questi punti di sollecitazione è la modalità principale di cedimento dell'albero in servizio, ecco perché La continuità del flusso dei grani attraverso la sezione trasversale dell'albero è direttamente collegata alla durata a fatica in un modo che le barre lavorate non possono replicare.

Forgiatura ad albero a matrice aperta e forgiatura ad albero a matrice chiusa

Gli alberi di grandi dimensioni – alberi di generatori a turbina del peso di centinaia di tonnellate, alberi di elica per navi marine e rulli di laminazione – sono prodotti mediante forgiatura a stampo aperto su presse idrauliche o fucine a martelli. La billetta viene ripetutamente girata e pressata per lavorare l'intera sezione trasversale e ottenere un affinamento costante della grana attraverso il diametro. Per i pezzi fucinati di grandi sezioni, sono necessari più passaggi di riduzione, riscaldamento intermedio e protocolli di raffreddamento controllato per prevenire fessurazioni e ottenere una microstruttura uniforme dalla superficie al nucleo.

Alberi più piccoli e di volume maggiore (alberi di trasmissione automobilistici, alberi di pompe e mandrini di macchine utensili) sono prodotti in modo più economico mediante forgiatura a stampo chiuso o a rulli in cui la geometria dello stampo fornisce una forma quasi netta, riducendo il materiale di lavorazione lasciato per la finitura. I pezzi fucinati ad albero a stampo chiuso in genere hanno 15–30% in meno di materiale di lavorazione rispetto agli equivalenti a stampo aperto, il che si traduce direttamente in un consumo di materiale e un tempo di ciclo ridotti.

Selezione della qualità per alberi in acciaio forgiato

La scelta del tipo di acciaio per la forgiatura di alberi dipende da tre parametri: proprietà meccaniche richieste dopo il trattamento termico, dimensione della sezione (che determina i requisiti di temprabilità) e ambiente operativo.

• AISI 1045 — il grado dell'albero entry-level. Adeguato per applicazioni con coppia da bassa a moderata in diametri più piccoli (fino a ~75 mm) dove non è richiesta la tempra completa. Resistenza alla trazione di 570–700 MPa in condizioni normalizzate.
• AISI 4140 — il grado di albero in lega più specificato. Temprabile a tutta sezione in diametri fino a circa 100 mm; raggiunge una trazione di 900–1.050 MPa in condizioni Q&T. Copre la maggior parte degli alberi di pompe industriali, trasmissioni di nastri trasportatori e alberi di macchinari generali.
• AISI 4340 — per alberi di grande diametro (100–300 mm e oltre) dove 4140 non può raggiungere una durezza costante. Il maggiore contenuto di nichel aumenta significativamente la temprabilità. Applicazioni tipiche sono gli alberi dei rotori per la produzione di energia, gli alberi delle eliche marine e gli alberi di trasmissione delle attrezzature pesanti. Resistenze a trazione di 1.000–1.200 MPa sono realizzabili in grandi sezioni.
• EN 36 / 9310 (gradi Ni-Cr da cementazione) — utilizzato per alberi che richiedono una superficie dura e resistente all'usura combinata con un nucleo tenace: alberi di rinvio del cambio, alberi scanalati e alberi a camme in cui la fatica da contatto su scanalature o perni è la modalità di guasto determinante.
• Acciaio inox duplex e super duplex (2205, 2507) — per alberi in ambienti marini, di lavorazione chimica e di desalinizzazione in cui la fatica da corrosione da cloruri rappresenta il vincolo di progettazione. Costo più elevato ma eliminazione dei siti di inizio della corrosione superficiale che accelerano la crescita delle cricche da fatica negli acciai legati convenzionali.

Trattamenti e finiture post-forgiatura

Gli alberi in acciaio forgiato vengono utilizzati raramente nella condizione forgiata. La sequenza di produzione standard dopo la forgiatura comprende la normalizzazione o la ricottura per alleviare le sollecitazioni di forgiatura e omogeneizzare la microstruttura, seguita dalla lavorazione di sgrossatura per rimuovere le incrostazioni e stabilire le superfici di riferimento, quindi trattamento termico di tempra e rinvenimento per ottenere le proprietà meccaniche specificate e infine terminare la lavorazione, la rettifica e il trattamento superficiale come richiesto. I trattamenti superficiali che migliorano le prestazioni a fatica dell'albero includono l'indurimento a induzione dei perni e dei raccordi dei cuscinetti, la nitrurazione per un'elevata durezza superficiale senza modifiche dimensionali e la pallinatura per introdurre tensioni residue di compressione che ritardano l'innesco di cricche da fatica.

La rettilineità è un parametro di qualità critico per gli alberi finiti: lo squilibrio rotazionale causato dalla curvatura dell'albero genera forze centrifughe che si adattano al quadrato della velocità operativa. Le tolleranze di rettilineità per gli alberi di precisione sono generalmente specificate in Eccentricità totale dell'indicatore 0,1–0,3 mm per metro di lunghezza , che richiede un raffreddamento controllato dopo il trattamento termico e, in molti casi, un'operazione di raddrizzatura a caldo o a freddo prima della lavorazione finale.

Acciaio forgiato vs acciaio fuso: quando sceglierli

La decisione tra acciaio forgiato e fuso è in definitiva un compromesso tecnico ed economico. La forgiatura non è universalmente superiore: è la scelta corretta per condizioni specifiche e la comprensione di tali condizioni impedisce sia specifiche eccessive sia prestazioni inferiori.

Scegli l'acciaio forgiato quando:

• La parte è soggetta a carichi ciclici, di fatica o di impatto: i forgiati lo forniscono Resistenza alla fatica superiore del 20–30%. rispetto ai getti di qualità equivalenti.
• È richiesta un'elevata affidabilità e le conseguenze dei guasti sono gravi: componenti critici per la sicurezza nel settore aerospaziale, nelle apparecchiature a pressione e nelle applicazioni strutturali.
• La geometria è relativamente semplice e producibile con stampi: alberi, flange, anelli, dischi, bielle e forme simili.
• Il volume di produzione giustifica il costo degli utensili: gli utensili per la forgiatura a stampo chiuso sono costosi in anticipo ma producono un basso costo unitario in termini di volume.

Scegli l'acciaio fuso quando:

• La geometria è complessa con cavità interne, sottosquadri o pareti sottili che gli stampi di forgiatura non possono formare: involucri di pompe, corpi di valvole con passaggi interni e geometrie di alloggiamenti complesse.
• I volumi di produzione sono bassi e l’investimento in attrezzature non può essere ammortizzato: gli utensili per la fusione in sabbia costano una frazione degli stampi di forgiatura.
• Il carico è prevalentemente statico e compressivo piuttosto che ciclico: i getti funzionano adeguatamente in applicazioni dominanti la compressione dove l'inizio della fatica da difetti interni non è la modalità di rottura determinante.
• Le sezioni del peso sono molto grandi e uniformi: alcuni componenti strutturali di grandi dimensioni vengono fusi in modo più economico e quindi riparati tramite saldatura secondo le specifiche piuttosto che forgiati.

Standard di qualità e test per componenti in acciaio forgiato

Le parti in acciaio forgiato per applicazioni critiche sono soggette a rigorosi requisiti di ispezione e documentazione. Gli standard applicabili dipendono dal settore e dall'uso finale, ma i quadri normativi più ampiamente citati includono:

• ASTM A668 — specifiche standard per i pezzi fucinati di acciaio per uso industriale generale, che coprono le classi di acciaio al carbonio e legato con requisiti di trazione, snervamento e impatto definiti in base alla designazione della classe.
• ASTM A388 — esame ad ultrasuoni di pezzi fucinati di acciaio pesante, specificando i criteri di accettazione per i riflettori interni (inclusioni, porosità e segregazione) per zona e spessore della sezione.
• EN10250 — Norma europea per i pezzi fucinati di acciaio a stampo aperto per scopi di ingegneria generale, che copre le qualità dei materiali e i requisiti di proprietà meccanica.
• API6A/6D — per forgiature di teste di pozzi di petrolio e gas e valvole di condutture, specificando materiale, tracciabilità, test meccanici e requisiti NDE con ulteriori requisiti di valutazione della pressione.
• AS9100/NADCAP — requisiti di gestione della qualità aerospaziale e certificazione di processo speciale applicabili ai fornitori di forgiatura aerospaziale.

L'ispezione di routine delle parti in acciaio forgiato comprende la verifica dimensionale, le prove di durezza, le prove di trazione e di impatto Charpy su campioni trattati termicamente (o, per le parti critiche, su sezioni sacrificali della forgiatura stessa), l'ispezione con particelle magnetiche (MPI) per difetti di rottura della superficie e test ad ultrasuoni (UT) per l'integrità del sottosuolo. Per pezzi fucinati di grandi dimensioni nella produzione di energia e nelle applicazioni di recipienti a pressione, Scansione UT volumetrica al 100%. è una pratica standard, con zone di accettazione definite dallo standard ASME o EN applicabile e verificate da blocchi di riferimento calibrati con riflettori artificiali noti.
